U3DShaderGraph17.3.0 Adjustment 类总结

环境搭建

当您在项目中安装 HDRP 或 URP 时，Unity 也会自动安装 Shader Graph 包。您可以使用包管理器手动安装 Shader Graph，以在 Unity 2021.2 及更高版本中使用内置渲染管线。

提示

Shader Graph 对 Unity 2021.2 及更高版本内置渲染管线的支持仅出于兼容性目的。除了现有功能的错误修复外，Shader Graph 不会为内置渲染管线支持提供更新。建议使用 Shader Graph 与可编写渲染管线。

Artistic 类

Adjustment 类

• ★Channel Mixer 通道混合器：控制输入 In 的每个通道对每个输出通道的贡献量。通俗版讲解，Channel Mixer 就像调鸡尾酒！

把颜色通道当成三种原料，红(R)、绿(G)、蓝(B) 就像：
🍒 红色=草莓汁
🥒 绿色=薄荷糖浆
🌊 蓝色=蓝柑糖浆
📝 Channel Mixer就是你的配方表

当你想调一杯"神秘紫罗兰"饮料：

红色输出 = (0.5份草莓 + 0.3份薄荷 + 0.8份蓝柑)
绿色输出 = (0.2份草莓 + 0.6份薄荷 + 0.1份蓝柑)
蓝色输出 = (0.7份草莓 + 0.1份薄荷 + 1.0份蓝柑)
👉 最后得到的就是混合后的新颜色！

URP 默认使用 Clamp（钳制）处理超范围值：
任何 > 1.0 的值会被强制设为1.0。
任何 < 0.0 的值会被强制设为0.0。

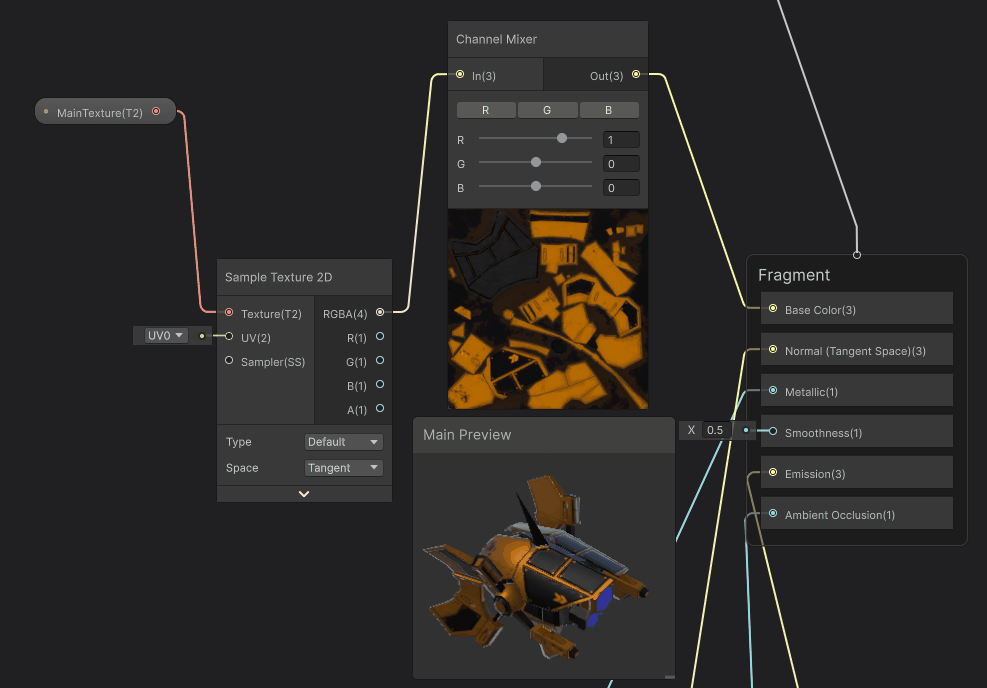

通道混合效果示意图

• ★Hue 色相：是 HSV/HSL 颜色空间的三大要素之一，代表颜色的"基本色调"。Hue 节点通过旋转色相环来改变颜色基调。

输入范围：-1 到 1（对应 -180° 到 +180°）。
敏感度：
  0.1 ≈ 18° 偏移
  0.5 ≈ 90° 偏移（互补色转换）

色相效果示意图

• ★Saturation 饱和度：描述颜色的鲜艳程度。

在 HSV/HSL 模型中：

0% 饱和度 = 完全灰度，
100% 饱和度 = 最大鲜艳度，
>100% = 超饱和（可能产生色阶断裂）。

saturation = 1.0：原色不变，
saturation < 1.0：向灰度靠拢，
saturation > 1.0：增强色彩对比。

在 HSV/HSL 调整中：

先调 Hue → 改变颜色基调
再调 Saturation → 控制颜色强度
最后调 Lightness → 调整明暗

饱和度效果示意图

• ★White Balance 白平衡：是模拟摄影中的概念，用于校正不同光照条件下的色温偏差，使白色物体在不同光源下仍显示为纯白。

它通过两个参数实现：

参数	      物理意义	        范围	                      视觉效果
Temperature	  色温（开尔文）	-1~1 (对应1500~15000K)	  负值=冷蓝，正值=暖黄
Tint	        品绿补偿	      -1~1	                  负值=偏绿，正值=偏品红

白平衡效果示意图
