URP3D 经典应用总结

工程列表

universal sample 3d

基本配置

使用Andriod平台需要安装的工具集如下

• unity3d v2022.3.55f1c1
• universal 3d sample
• universal render pipeline v14.0.x
• andriod build support
• andriod sdk plateform 33
• andriod sdk plateform 34
• andriod sdk plateform 35
• andriod sdk plateform tools
• andriod sdk command-line tools
• andriod ndk & sdk tools
• andriod sdk build tools
• andriod ndk
• openjdk

开始前配置

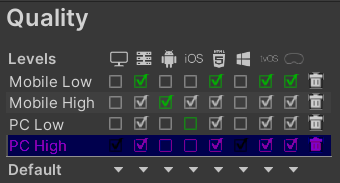

quality setting

场景要点

Terminal 场景要点

• 基于物理的材质渲染技术
• 配合GPU光照贴图烘焙器
• 材质球展示在光线校准的中性环境中
• 可以切换到3种风格迥异的崭新空间
• 适用于三维可视化/数字孪生/游戏/VR场景

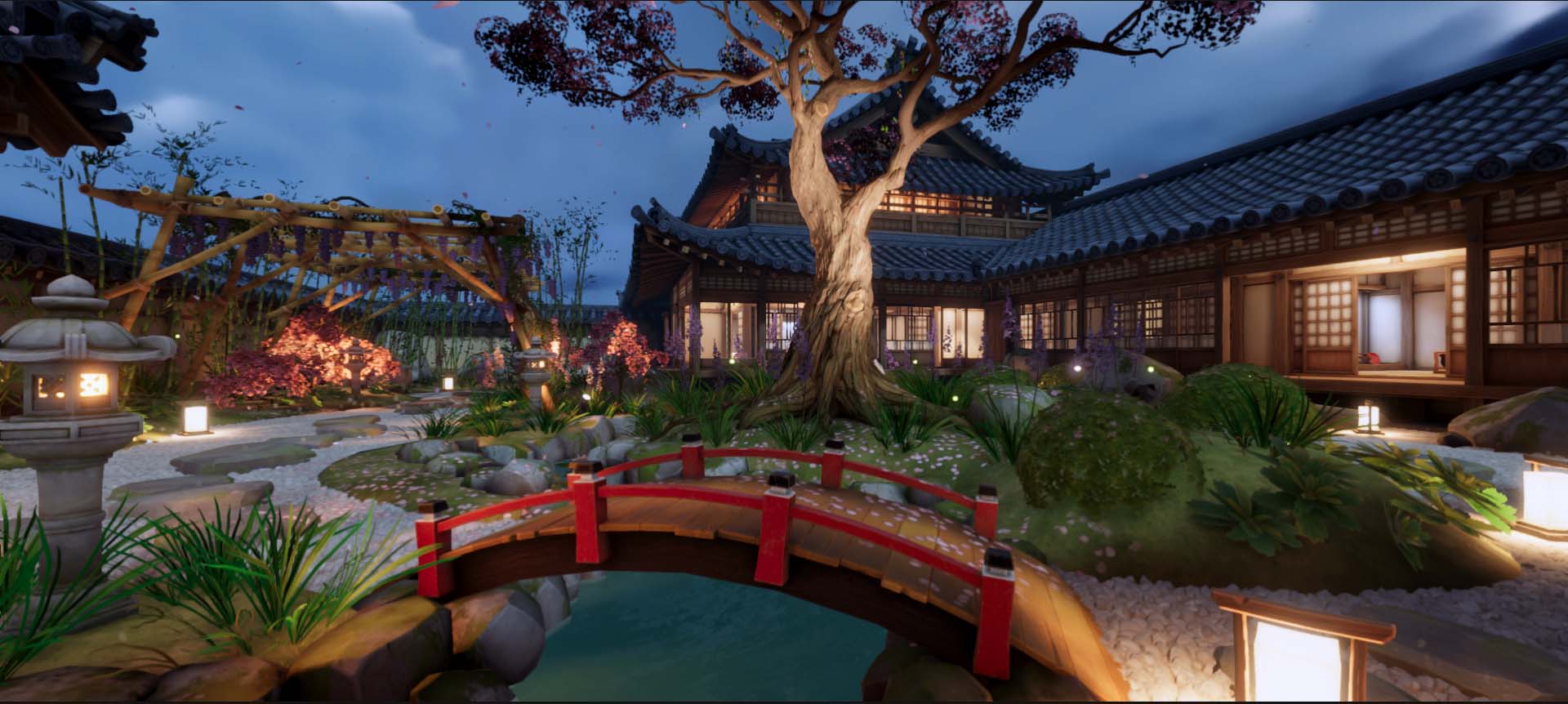

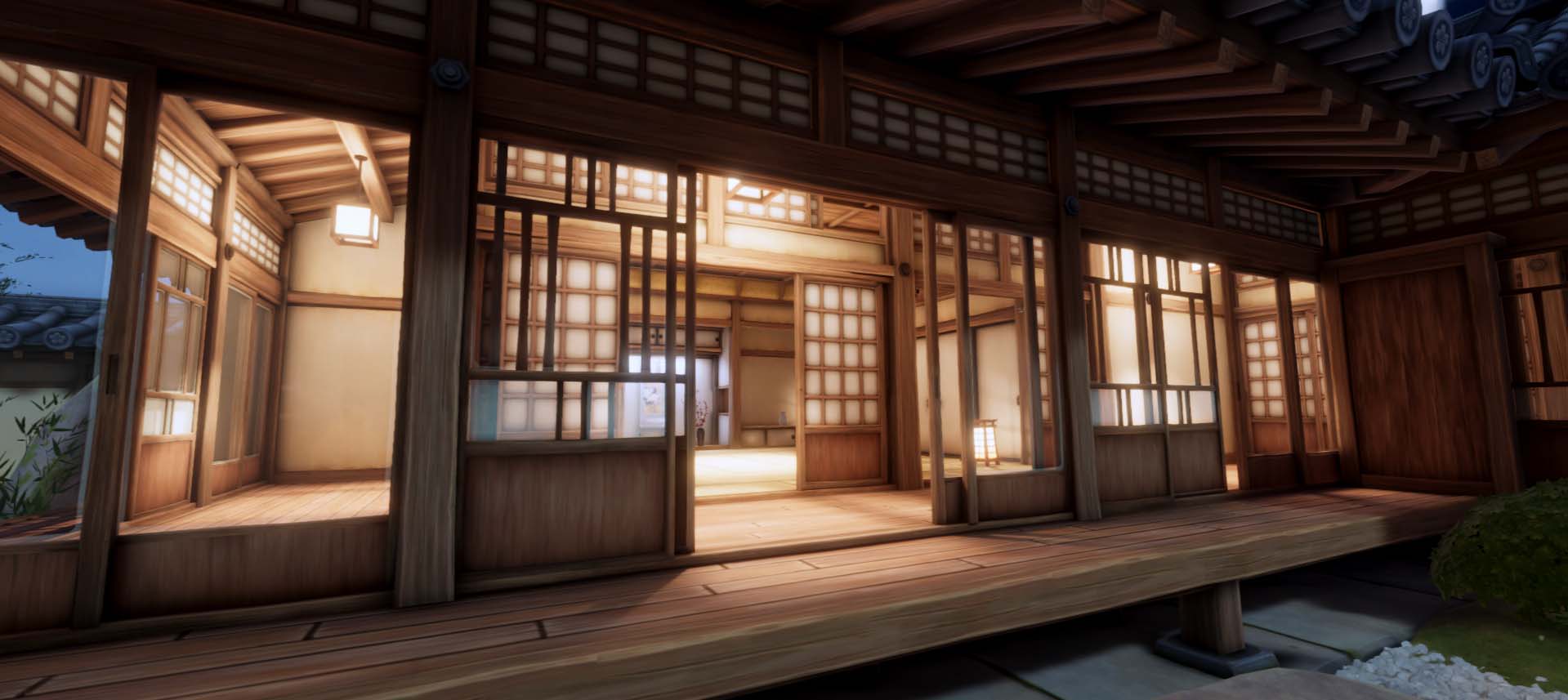

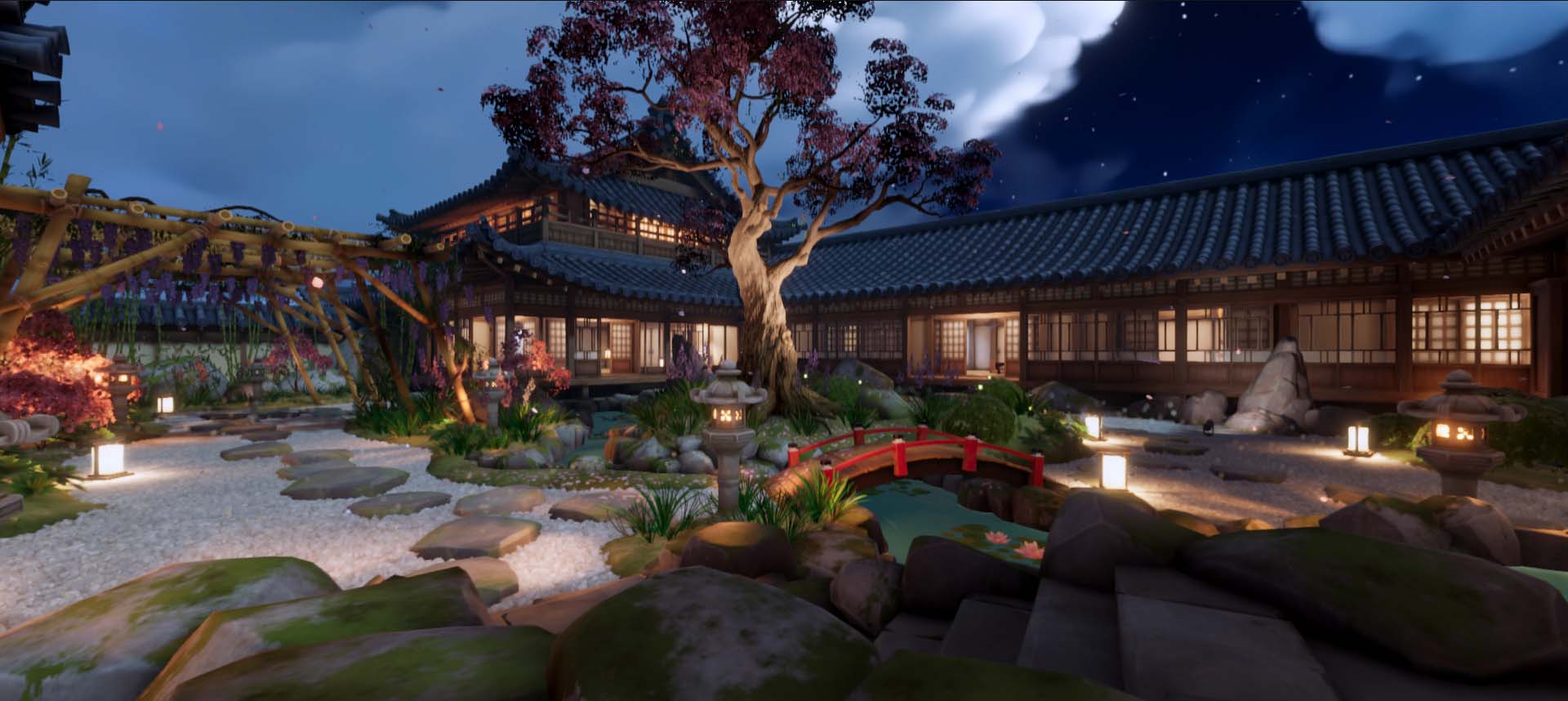

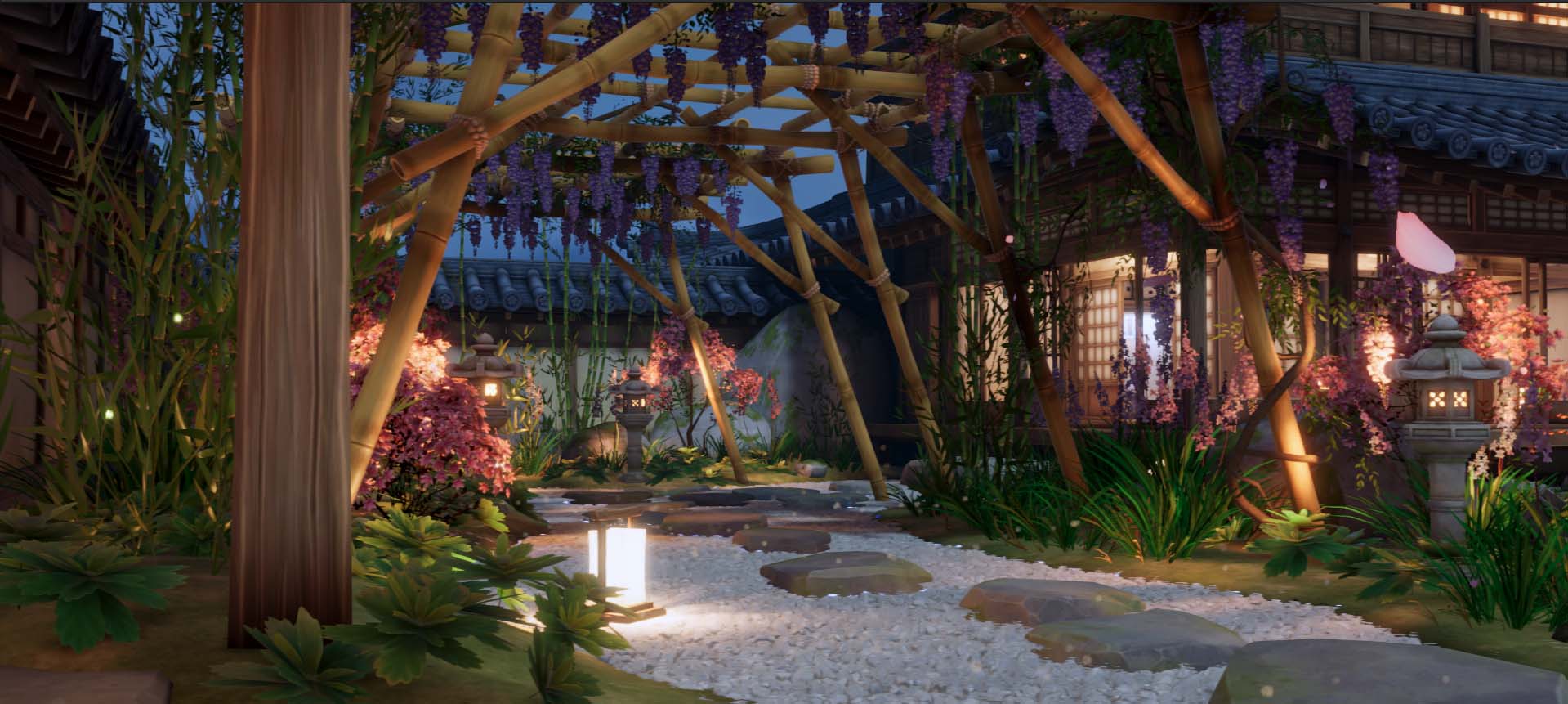

Garden 场景要点

• 高度风格化渲染技术
• 油画质感材质
• 有机形态几何结构
• 日式建筑夜景
• 烘焙光照（Baked Lighting）技术
• 多层次细节（LOD）技术
• 适配从移动设备到高端平台的多端运行
• 适用于三维可视化/数字孪生/游戏/VR场景

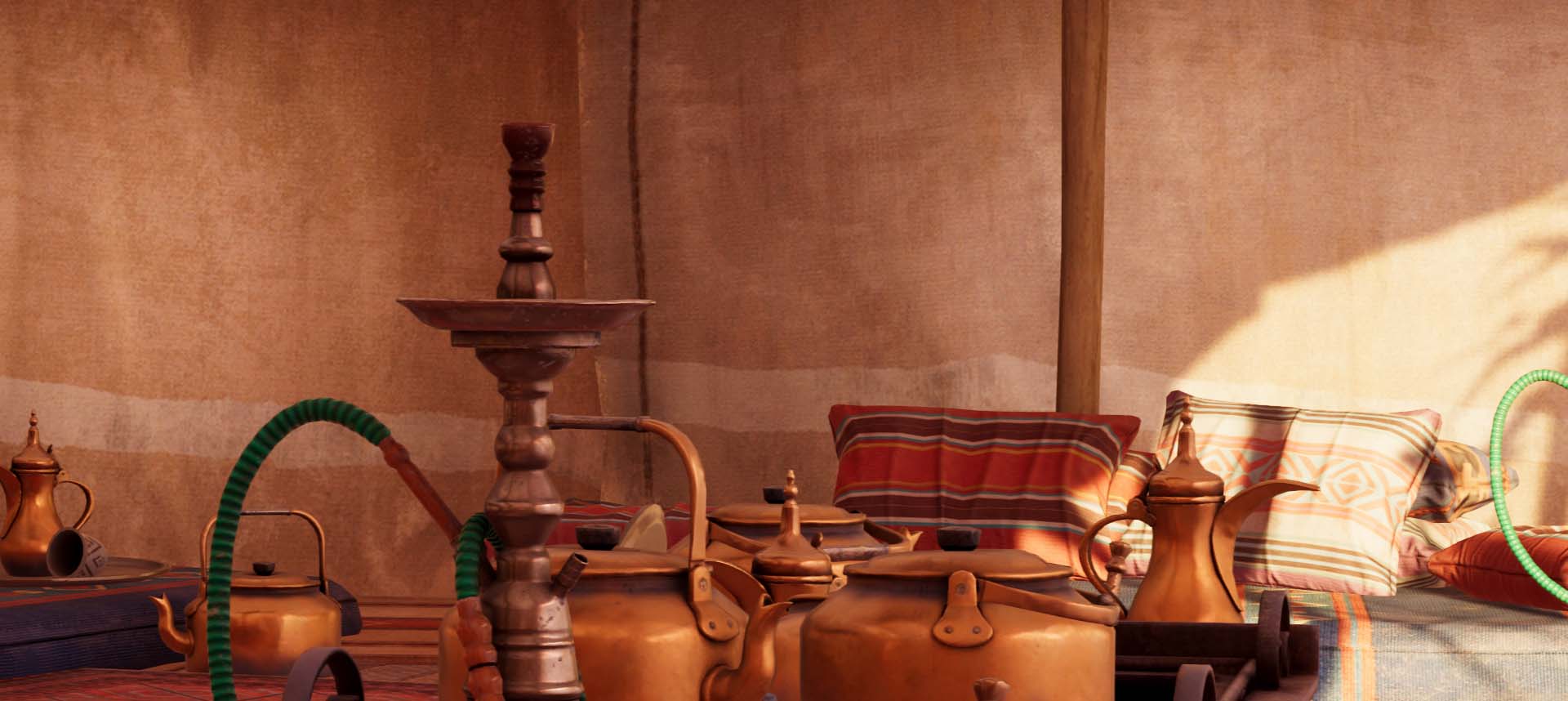

Oasis 场景要点

• 充分展现了URP的视觉表现潜力
• 高性能GPU可实现更卓越的画质
• 开放世界文化遗产阳光倾洒室外山地探险风格
• 适用于三维可视化/数字孪生/游戏/VR场景/旅游题材

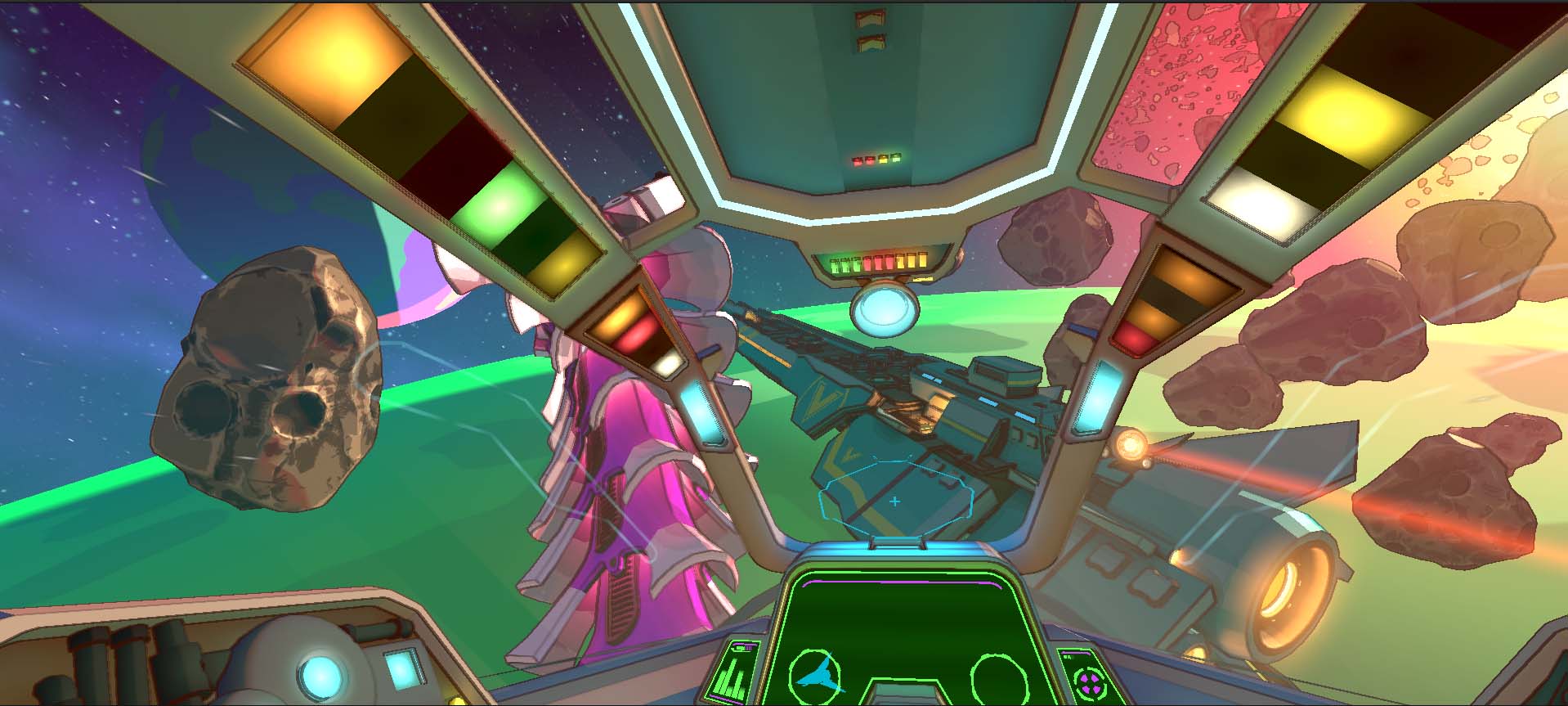

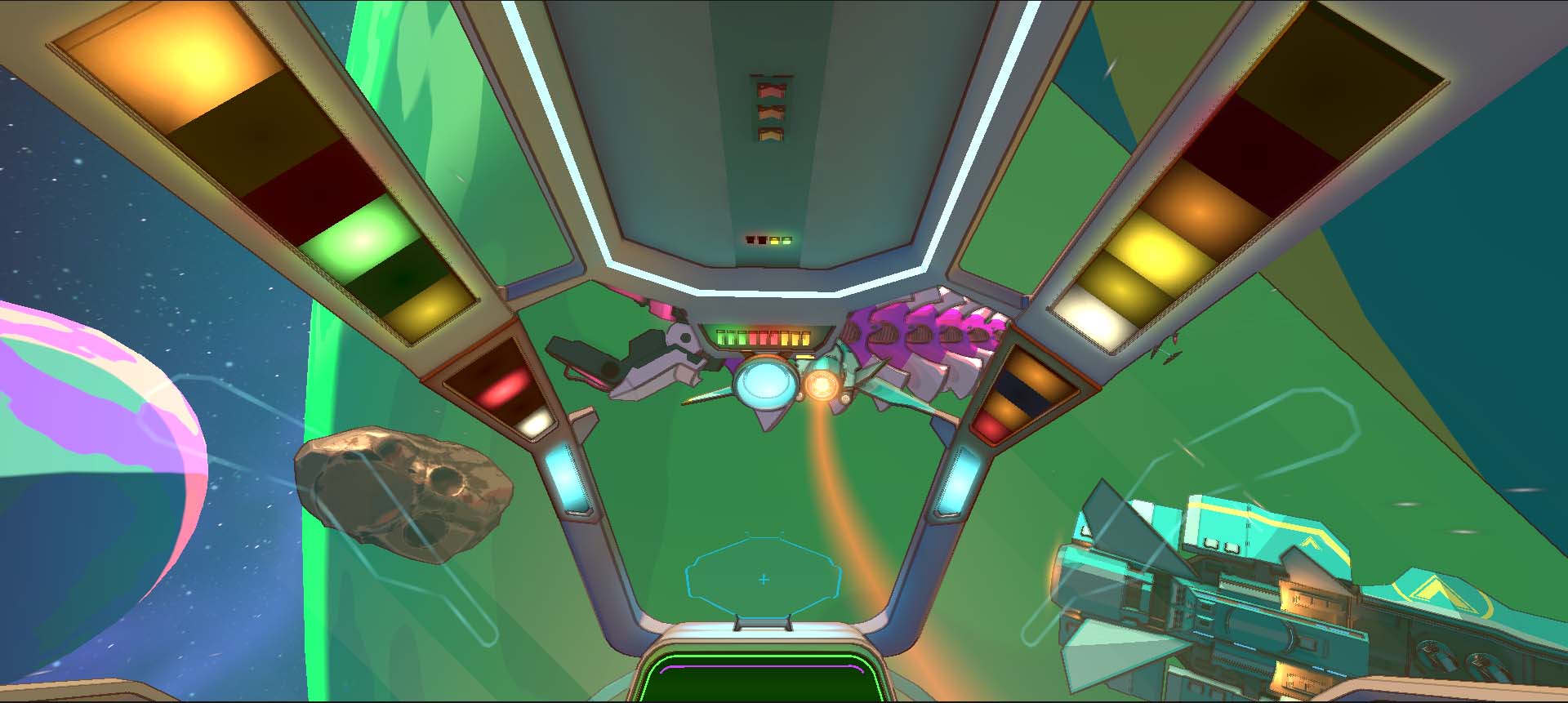

Cockpit 场景要点

• 超现实风格的太空过山车
• 舰队射击
• 为VR头显及低端移动设备优化设计
• 定制光照模型展示URP高度可定制的特性
• 适用于游戏/VR场景/太空科幻题材

关键技术

渲染管线资源

• Render Pipeline Asset : PC_High (Universal Render Pipeline Asset)
  • Rendering :
    • PC_High_Renderer (Universal Renderer Data)
    • PC_High_ScreenRenderer (Universal Renderer Data)
    • Cockpit_Renderer (Universal Renderer Data)

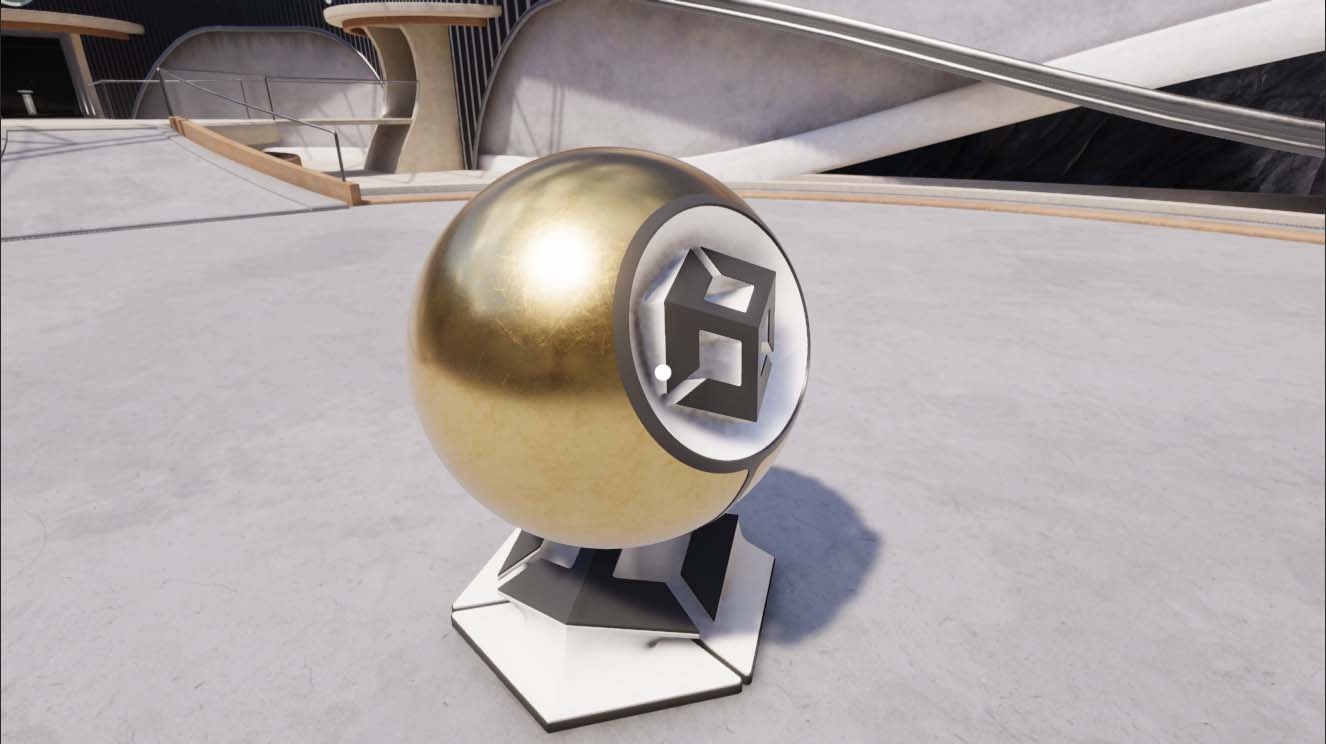

PC_High_Renderer

• PC_High_Renderer (Universal Renderer Data)
  • Renderer Features
    • Global Volume Feature

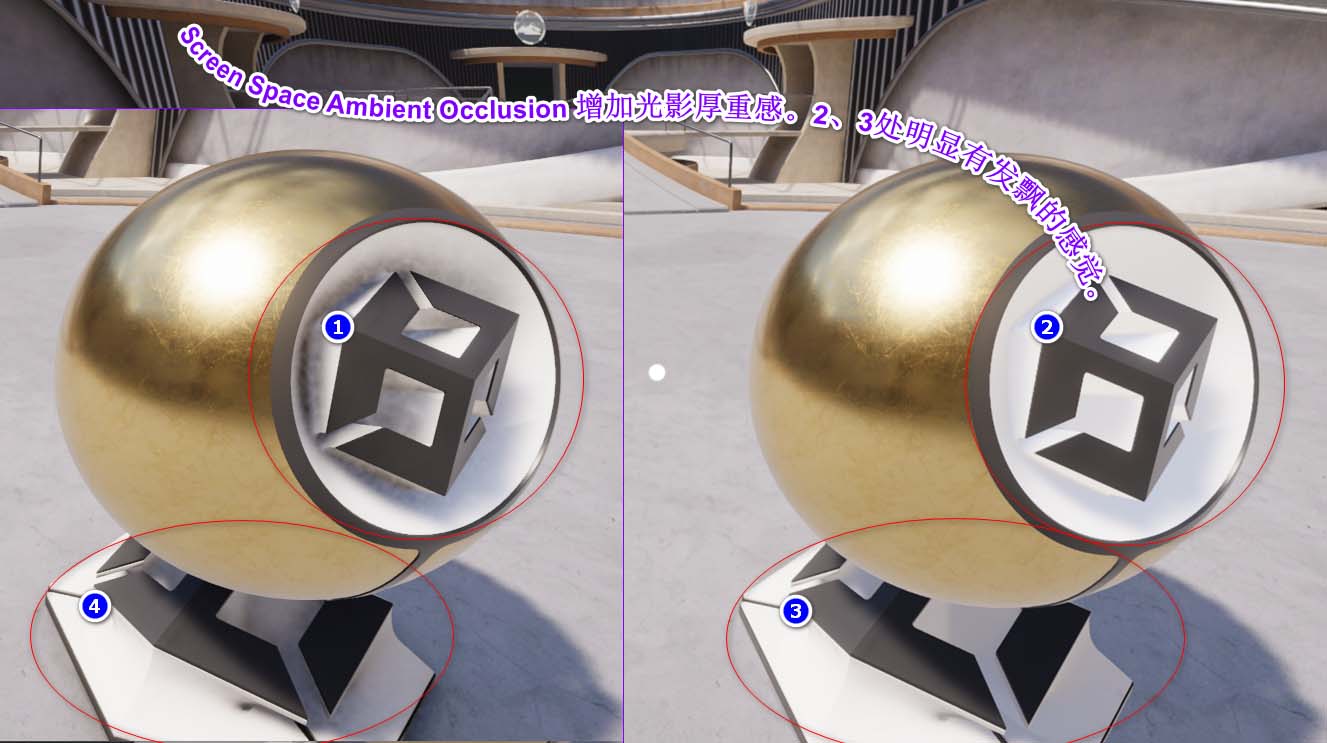

    • Screen Space Ambient Occlusion

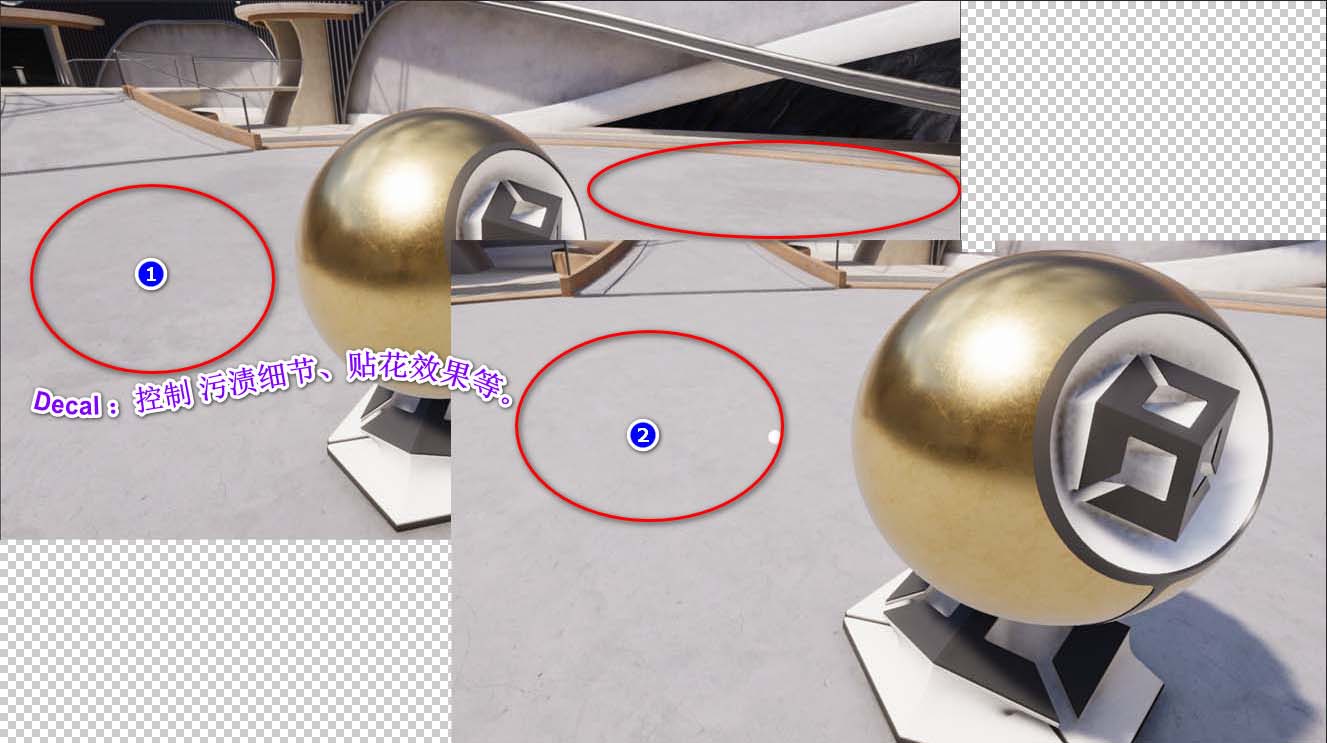

    • Decal
    • Fullscreen Mask (Render Objects)
    • Fullscreen Pass Renderer Feature

分析总结

关于URP

Universal Render Pipeline （URP）是 Unity 预构建的脚本渲染管线，让您能够快速轻松地在从移动到高端主机和 PC 的多种平台上创建优化的图形。

使用 URP 制作的项目与高清晰度渲染管线（HDRP）或内置渲染管线不兼容。

URP 目前不支持自定义后期处理效果。如果您的项目使用自定义后期处理效果，则这些效果目前无法在 URP 中重新创建。自定义后期处理效果将在 URP 的下一个版本15.xx.x中支持。URP 使用其自带的集成后处理解决方案。如果您在项目中已安装后处理版本 2 包，在将 URP 安装到项目中之前，您需要删除后处理版本 2 包。安装 URP 后，您可以重新创建您的后处理效果。

使用URP

• 创建 URP 项目
• 从Unity 包管理器中安装 Universal RP
• 创建URP资产并放置到项目设置面板质量选项卡下渲染管线资源卡槽中，任何使用URP的 Unity 项目都必须有一个 URP 资产来配置设置
• URP资源主要控制场景的图形渲染核心、质量、光照、阴影、特效等。
• 相机抗锯齿中设置为时间反走样抗锯齿（TAA），URP资产中质量组下面的抗锯齿应该关闭(Disanble)

技术摘要

• 渲染
  • 深度纹理：启用 ，URP 创建一个 _CameraDepthTexture ，URP 默认使用此深度纹理来处理场景中所有相机的纹理。
  • 不可见纹理：启用，将为场景中的所有相机创建一个默认的 _CameraOpaqueTexture 。这类似于内置渲染管线中的 GrabPass。不透明纹理提供了 URP 渲染任何透明网格之前的场景快照。您可以在透明着色器中使用此功能来创建类似磨砂玻璃、水折射或热浪的效果。
  • 透明度下采样：将不透明纹理的采样模式设置为以下之一：
    • None: 生成与相机相同分辨率的透明通道副本。
    • 2x 双线性: 生成具有双线性过滤的半分辨率图像。
    • 4x 矩形: 生成具有矩形过滤的 1/4 分辨率图像。这会产生一个柔和模糊的副本。
    • 4x 双线性: 生成具有双线性过滤的 1/4 分辨率图像。
  • 地形空洞：如果您禁用，当您 Player 时，URP 将删除所有地形孔 Shader 变体，这会减少构建时间。
  • SRP 批处理器：如果您有多个使用相同 Shader 的材质，这将很有用。SRP 批处理器是一个内部循环，它可以加快 CPU 渲染速度，而不会影响 GPU 性能。当您使用 SRP 批处理器时，它会替换 SRP 渲染代码的内部循环。如果同时启用 SRP Batcher 和动态批处理，只要着色器与 SRP Batcher 兼容，SRP Batcher 将优先于动态批处理。注意：如果项目中的资源或着色器未针对 SRP Batcher 进行优化，禁用 SRP Batcher 后，性能较低的设备可能表现更好。
  • 动态批处理：启用动态批处理，以使渲染管线自动批处理共享相同材质的小型动态对象。这对于不支持 GPU 实例化的平台和图形 API 很有用。如果目标硬件支持 GPU 实例化，请禁用动态批处理。您可以在运行时更改此设置。
  • 调试等级：设置渲染管线生成的调试信息等级。可用选项：
    • 禁用：调试已禁用。这是默认设置。
    • 性能分析：使渲染管线提供详细的信息标签，您可以在帧调试器中找到。
  • 存储操作：定义 Unity 是否丢弃或存储 DrawObjects Passes 的渲染目标。可用选项：
    • Auto: Unity 默认使用该选项，并在检测到任何注入的 Passes 时回退到存储选项。
    • Discard: Unity 会丢弃后续不再使用的渲染目标的渲染通道（降低内存带宽）。
    • Store: Unity 将每个通道的所有渲染目标存储起来。存储在移动设备和基于瓦片的 GPU 上显著增加了内存带宽。
• 其他略
