GLSL ES概述

GLSL ES编程语言是在OpenGL着色器语言的基础上，删除和简化一部分功能后形成的。GLSL ES的目标平台是消费电子产品或嵌入式设备，如智能手机或游戏主机等。

GLSL ES的语法与C语言的较为类似。

注意

• 程序是大小写敏感的(marina和Marina不同)
• 每个语句应该以；结束
• 着色器程序必须有且只有一个main函数，而且不接收任何参数
• 与js不同，函数必须有返回值，如果无返回值需要用void标识
• 添加注释与js相同 // 单行注释 /* */ 多行注释
• 是强类型语言，声明变量时需要指定数据类型，赋值的时候，=左右两侧的数据类型也必须一样，否则就会出错

数据值类型

GLSL 支持两种数字值类型

• 数值类型：GLSL ES支持整型数和浮点数。没有小数点.的数被认为是整型数，而有小数点的值则被认为是浮点数。
• 布尔值类型：GLSL ES支持布尔值类型，包括true和false两个布尔常量。

GLSL基本类型

• float，单精度浮点数类型，表示一个单精度浮点数
• int，整型数，表示一个整数
• bool，布尔值，表示一个布尔值(true或false)

类型转换

• float(int)将整型数转为浮点数(比如将8转换为8.0)

• float(bool)true被转换为1.0，false被转换为0.0

• int(float)将浮点数的小数部分删去，转换为整型数(比如3.14转换为3)

• int(bool)true转换为1，false转换为0

• bool(int)0被转换为false，其他非0值被转换为true

• bool(float)0.0被转换为false，其他非0值被转换为true

运算符

• 取负 -
• 乘法 *
• 除法 /
• 加法 +
• 减法 -
• ++ 自增
• -- 自减
• = 赋值
• += -= *= /= 算数赋值
• < > <= >= 比较
• == != 比较是否相等
• ! 取反
• && 逻辑与
• || 逻辑或
• ^^ 逻辑异或
• condition? expression1：expression2 三元选择

变量

• 只包括a-z，A-Z，0-9和下划线_
• 变量名首字母不能是数字
• 不能是关键字，也不能是保留字
• 不能以gl_、webgl_或_webgl_开头，这些前缀已经被OpenGL ES保留了

矢量和矩阵

GLSL ES支持矢量和矩阵类型，这两种数据类型很适合用来处理计算机图形。矢量可以表示点的坐标或颜色，矩阵可以表示变换。

• vec2、vec3、vec4 具有2、3、4个浮点数元素的矢量
• ivec2、ivec3、ivec4 具有2、3、4个整型数元素的矢量
• bvec2、bvec3、bvec4 具有2、3、4个布尔值元素的矢量
• mat2、mat3、mat4 2x2、3x3、4x4的浮点数元素的矩阵(分别具有4、9、16个元素)

构造函数

这种专门创建指定类型的变量的函数被称为构造函数(constructor functions)，构造函数的名称和其创建的变量的类型名称总是一致的。 下面的构造函数是正确的

• vec3 v3 = vec3(1.0, 0.0, 0.5);
• vec2 v2 = vec2(v3); //构造函数自动忽略v3的第三个分量
• vec4 v4 = vec4(1.0); //构造函数自动填充后面的分量为vec4(1.0,1.0,1.0,1.0); vec4 v4 = vec4(1.0, 1.0); 这样是错误的，vec4(1.0, 1.0，1.0); 这样也是错误的
• vec4 v4b = vec4(v2, v4); //先用v2填充，不够的话剩下的分量用v4的填充

矩阵构造函数使用的方法和矢量构造函数的使用方式很类似。但是要保证存储在矩阵中的元素是按照列主序排列的

• mat4 m4 = mat4(16个浮点数);
• vec2 v2_1 = vec2(1.0,3.0)；vec2 v2_2 = vec2(2.0,4.0)；mat2 m2_1 = mat2(v2_1，v2_2); 使用两个矢量生成一个矩阵
• ve4 v4 = vec4 (1.0,2.0,3.0,4.0);mat2 m2_2 = mat2(v4); 使用一个vec4对象创建一个mat2对象
• mat2 m2 = mat2(1.0,3.0,v2_2); 使用两个浮点数和一个vec2对象来创建mat2对象
• mat4 m4 = mat4(1.0); 生成一个对角线上是1.0，其余是0.0的矩阵
• 与矢量构造函数类似，如果传入的数值的数量大于1，又没有达到矩阵元素的数量，就是出错。 mat4 m4 = mat4(1.0,2.0,3.0)错误，mat4需要16个元素

访问矢量元素

为了访问矢量或者矩阵中的元素，可以使用.或[]运算符。

矢量运算符

在矢量变量名后接点运算符(.)，然后接上分量名，就可以访问矢量的元素了。

• x,y,z,w 用来获取顶点坐标分量

• r,g,b,a 用来获取颜色分量

• s,t,p,q 用来获取纹理坐标分量

• [*] 乘法 适用于vec[234]和mat[234]

• [/] 除法

• [+] 加法

• [-] 减法

• ++ 自增

• -- 自减

• = 赋值

• +=，-=

• *=, /= 运算赋值，当运算赋值操作作用于矢量或矩阵时，实际上是逐分量地对矩阵或矢量的每一个元素进行独立的运算赋值。

• == ，!= 比较 ，适用于vec[234]和mat[234]。不可以使用>、<、>=和<=。如果比较矢量和矩阵的大小，应该使用内置函数，比如lessThan()，如果想逐分量比较，可以使用内置的函数equal()或notEqual()。

注意

访问超过矢量长度的分量就会报错

提示

将(同一个集合的)多个分量名共同置于点运算符后，就可以从矢量中同时抽取出多个分量。这个过程称作混合(swizzling)。

vec3 v3 = vec3(1,0,2.0,3.0)

vec2 v2;

v2 = v3.xy；//设v2为(1.0,2.0)

v2 = v3.xx；//设v2为(1.0,1.0)

vec3 v3a;

v3a = v3.zyx；//设v3a为(3.0,2.0,1.0) 可以使用所有分量

提示

聚合分量名也可以用来作为赋值表达式的左值

vec4 position = vec4(1.0, 2.0, 3.0, 4.0);

position.xw = vec2(5.0,6.0);//此时的多个分量名必须属于同一个集合，比如说，你不能使用v3.was;

除了.运算符，还可以使用[]运算符并通过数组下标来访问矢量或矩阵的元素。此外连续使用两个[]可以访问某列的某个元素。

mat4 m4 = mat4(16个元素)

float m23 = m4[1][2] //将m23设置为m4的第2列中的第3个元素

float m32 = m4[2].y //将m32设为m4矩阵第3列中的第2个元素

注意

这里有个限制，就是[]中只能出现的索引值必须是常量索引值，常量索引值的定义如下：

• 整型字面量(0,1,2 ....)
• 用const修饰的全局变量或局部变量
• 循环索引
• 由前述三条中的项组成的表达式

矢量和浮点数的运算

vec3 v3a，v3b，v3c

mat3 m3a，m3b，m3c

float f

v3b = v3a + f; //v3b.x = v3a.x + f; v3b.y = v3a.y + f; v3b.z = v3a.z +f; v3a = vec3 (1.0,2.0,3.0); f = 1.0; v3b = (2.0, 3.0, 4.0)

v3c = v3a + v3b; //v3a.x + v3b.x; v3a.y + v3b.y; v3a.z + v3b.z; v3a = vec3(1.0,2.0,3.0); v3b = vec3(4.0,5.0,6.0); v3c = (5.0,7.0,9.0)

矩阵和浮点数的运算

矩阵和浮点数的运算发生在矩阵的每个分量上。

vec3 v3a，v3b，v3c

mat3 m3a，m3b，m3c

float f

m3b = m3a * f; m3a的每个分量乘以f，作为m3b的每个分量

矩阵右乘矢量

矩阵右乘矢量的结果是矢量，其中每个分量都是原矢量中的对应分量，乘上矩阵对应行的每个元素的积的加和。

v3b = m3a * v3a；

//v3b.x = m3a[0].x * v3a.x + m3a[1].x * v3a.y + m3a[2].x * v3a.z;

//v3b.y = m3a[0].y * v3a.y + m3a[1].y * v3a.y + m3a[2].y * v3a.z;

//v3b.z = m3a[0].z * v3a.x + m3a[1].z * v3a.y + m3a[2].z * v3a.z;

矩阵左乘矢量

v3b = v3a * m3a；

矩阵与矩阵相乘

m3c = m3a * m3b；

结构体

GLSL ES支持用户自定义的类型，即结构体(structures)。关键字struct

//定义了结构体类型light
struct light {
  vec4 color;
  vec3 position;
}

赋值和构造：结构体有标准的构造函数，其名称与结构体名一致。构造函数的参数的顺序必须与结构体定义中的成员顺序一致。

结构体的成员可以参与其自身类型支持的任何运算。但结构体本身只支持赋值(=)和比较(==和!=)。当且仅当两个结构体变量所对应的所有成员都相等时，==运算符才会返回true。如果任意某个成员不相等，那么!=运算符返回true。

数组

GLSL ES只支持一维数组，而且数组对象不支持pop()和push()操作。创建数组时也不需要new运算符

申明数组：

float floatArray[4] //声明含有4个浮点数元素的数组

vec4 vec4Array[2] //声明含有2个vec4对象的数组

数组的长度必须是大于0的整型常量表达式(intergral constant expression)

数组元素可以通过索引值访问 float f = floatArray[0];访问数组的第一个元素

注意

数组不能在被声明时一次性地初始化，而必须显式地对每个元素进行初始化。

vec4Array[0] = vec4(4.0,3.0,6.0,1.0);

vec4Array[1] = vec4(3.0,2.0,5.0,1.0);

数组本身只支持[]运算符，但数组的元素能够参与其自身类型支持的任意运算。

取样器(纹理)

将GLSL ES支持的一种内置类型称为取样器(sampler)，我们必须通过该类型变量访问纹理。取样器变量只能是uniform修饰的变量。

• sampler2D
• samplerCube

唯一能赋值给取样器变量的就是纹理单元编号，而且必须使用WebGL方法gl.uniformli()来进行赋值。

gl.uniformli(u_Sampler,0)将纹理单元编号0传给着色器

除了= 、==和!=，取样器变量不可以作为操作参数参与运算。

运算符优先级

• 圆括号 ()
• 函数调用()，数组索引[]，点操作符.
• 自增和自减(++、--)，负(-)，取反(!)
• 乘(*)、除(/)，余(%)
• 加(+)、减(-)
• 按位移(<<,>>)
• 大小比较(<，<=，>，>=)
• 判断相等(==，！=)
• 按位与(&)
• 按位异或(^)
• 按位或(|)
• 与(&&)
• 异或(^^)
• 或(||)
• 三元判断(? : )
• 运算赋值(+=、-=、*=、/=、%=，<<=、>>=、&=、^=、|=)
• 顺序运算符，即逗号(，)

流程控制

• for
• if ... else ...
• continue，break，discard

函数

与js中函数的定义方式不同，GLSL ES中定义函数的方式更接近于C语言。

如果函数的定义在其调用之后，那么我们必须在进行调用之前先声明该函数的规范。

在GLSL ES中，可以为函数参数指定限定字，以控制参数的行为。可以将函数参数定义成：(1)传递给函数的 (2)将要在函数中被赋值的 (3)既是传递给函数的，也是将要在函数中被赋值的。

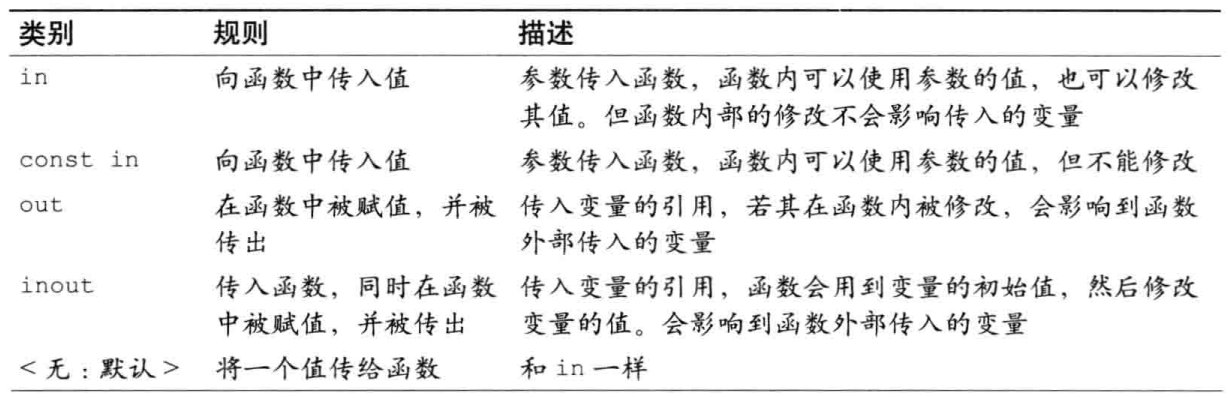

函数参数限定字

GLSL ES提供给用户很多内置函数

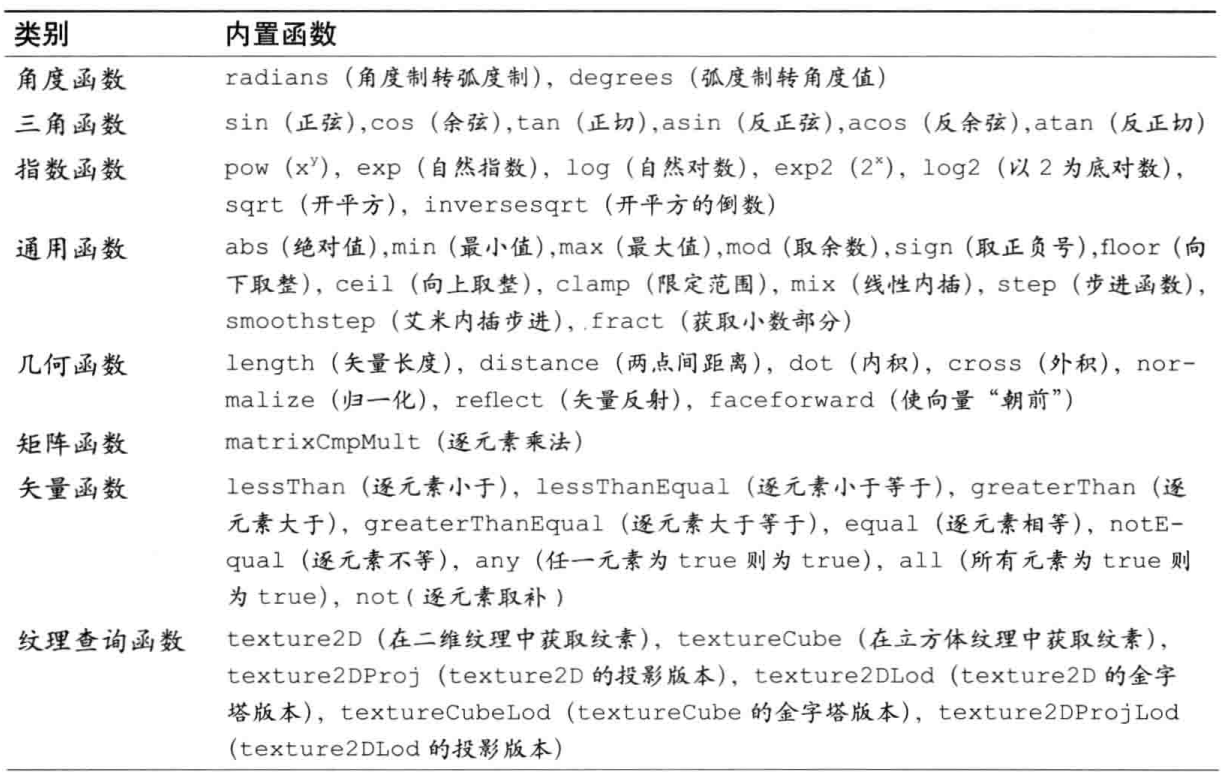

内置函数

存储限定字

在WebGL ES中，我们使用attribute、varying和uniform限定字来修饰变量。有时也会使用const限定字，它表示着色器中的某个变量是恒定的常量。

const声明变量时就需要赋初始值。

attribute修饰的变量只能出现在顶点着色器中，只能被声明为全局变量，被用来表示逐顶点的信息。WebGL的环境都支持至少8个attribute变量。

uniform变量可以用在顶点着色器和片元着色器中，且必须是全局变量。uniform变量是只读的，可以是除了数组或结构体之外的任意类型。

varying变量必须是全局变量，它的任务是从顶点着色器向片元着色器传递数据，我们必须在两种着色器中声明同名、同类型的varying变量。 顶点着色器中赋给varying变量的值并不是直接传递给了片元着色器的varying变量，这其中发生了光栅化的过程。因为在值的传递过程中存在内插，所以数据类型有限制。也就是说只支持可以内插数据的类型的数据。

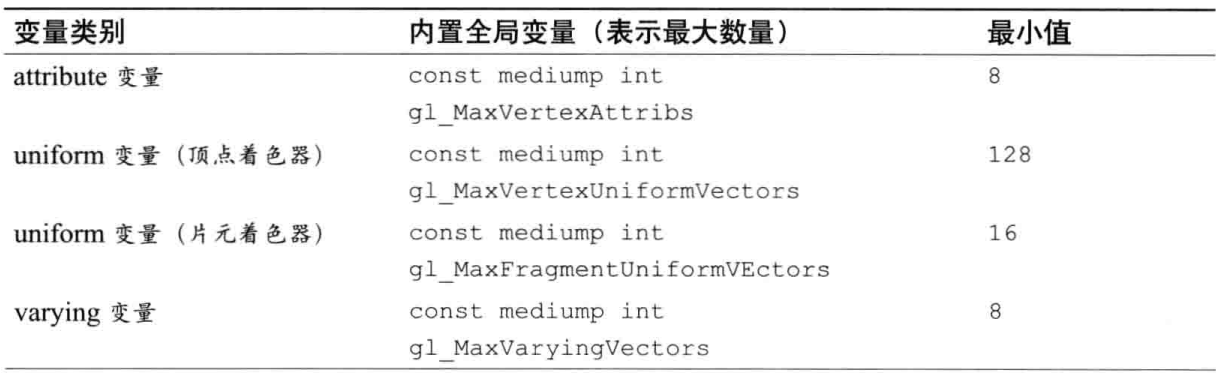

各种类型的变量数目限制

精度限定字

GLSL ES新引入了精度限定字，目的是棒状着色器程序提高运行效率，削减内存开支。顾名思义，精度限定字用来表示每种数据具有的精度。使用精度限定字可以控制效果和性能之间的平衡。

• highp(高精度)
• mediump(中精度)
• lowp(低精度)

精度检查方法：gl.getShaderPrecisionFormat()

提示

统一声明默认精度关键字是 precision

precision 精度限定字 类型名称

precision mediump float //所有浮点数默认是中精度

precision highp int //所有整型数默认为高精度

精度说明

数据类型默认精度

预处理指令

GLSL ES支持预处理指令。预处理指令用来在真正编译之前对代码进行预处理，都是以#开始。

#ifdef 某宏
如果定义了某宏，执行这里
#endif

#ifndef 某宏
如果没有定义某宏，执行这里
#endif

#define定义宏
#define 宏名 宏内容

#undef指令解除宏定义
#undef 宏名
