总线

计算机是由五大部件组成的：运算器、存储器、控制器、输入设备和输出设备。简单来说，就是CPU包含运算器和控制器，存储器也就指的是内存，而输入输出设备分别指的是键盘和显示器。计算机这个几个部件之间是需要共同协作完成信息处理的，那么，这几大部件之间如何进行通信？靠的是总线。

现代的Intel CPU的体系结构里面，通常有好几条总线。

首先，CPU和内存以及高速缓存通信的总线，这里面通常有两种总线。这种方式，我们称之为双独立总线DIB。CPU里有一个快速的本地总线，以及一个速度相对较慢的前端总线。

我们在前面刚刚讲过，现代的CPU里，通常有专门的高速缓存芯片。这里的高速本地总线，就是用来和高速缓存通信的。而前端总线，则是用来和主内存以及输入输出设备通信的。有时候，我们会把本地总线也叫做后端总线，和前端总线对应起来。而前端总线也有很多其他名字，比如处理器总线、内存总线。

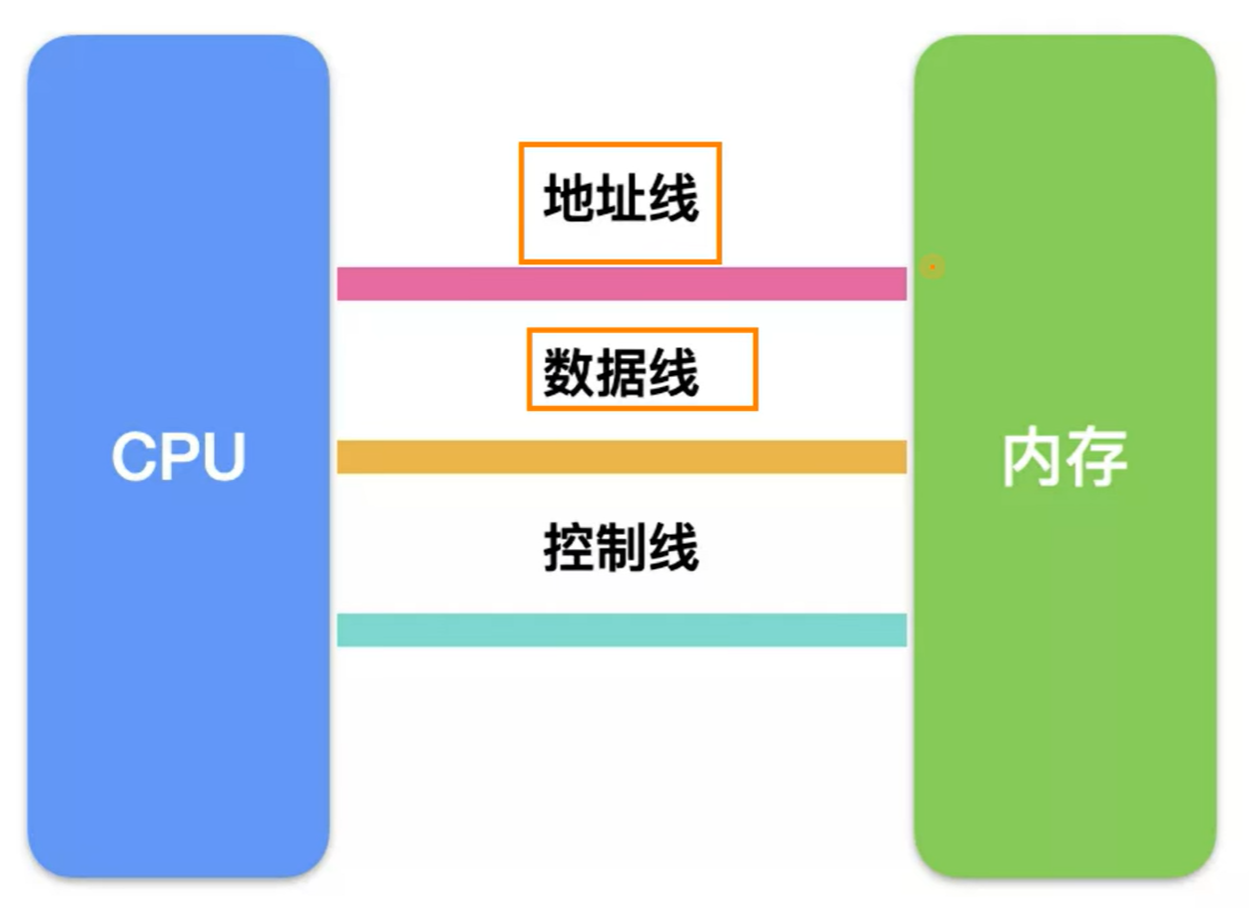

在物理层面，我们完全可以把总线看作一组‘电线’。不过这些电线也是有分工的。

• 数据线(DATA BUS)，用来传输实际的数据信息，也就是实际上了公交车的人
• 地址线(ADDRESS BUS)，用来确定到底把数据传输到哪里去，是内存的某个位置，还是某一个I/O设备。这个其实就相当于拿了个纸条，写下了上面的人要下车的站点
• 控制线(CONTROL BUS)，用来控制对于总线的访问。虽然我们把总线比喻成了一辆公交车，那么有人想要坐公交车的时候，需要告诉公交车司机，这个就是我们的控制信号

总线结构

**总线物理层面**
